מערכת להגנה ושמירה על משאבות נוזלים





מערכת הגנה למשאבותלהלן מידע על הגנה מהפכנית שפותחה עבור כל המשאבות הפועלות בספיקה קבועה!

תוכן עניינים:

  1. מטרת ההגנה
  2. רקע כללי
  3. מהי ההגנה המהפכנית?
  4. אילו חיבורים נדרשים?
  5. על מה מבוססת ההגנה?
  6. מה גודל המכשיר?
  7. אילו פעולות נעשות ע"י המכשיר?
  8. לאיזה משאבות זה מתאים?
  9. למה זה כדאי?
  10. סרטון אודות המוצר







1. מטרת ההגנה

להתריע ו/או לעצור פעולת משאבה, כשתנאי העבודה הופכים למסוכנים להמשך עבודתה והעלולים לגרום נזק בלתי הפיך לחלקיה הפנימיים.

לקריאת דף טכני אודות אחד מהמוצרים המשווקים על ידינו - לחץ כאן
דוגמא למכשיר נוסף, לחץ כאן

חזרה לתוכן



2. רקע כללי

סקר שנעשה בקרב אלפי משתמשים במשאבות, על סיבות הכישלון של משאבות שונות העלה שקרוב ל-60% מהסיבות הישירות לכישלון המשאבות היו:

  • קוויטציה – חוסר נוזל בקו היניקה.
  • שחיקה פנימית.
  • נזילה מהאטם.
  • פעולה כנגד ברז סגור.
  • חוסר פריימינג במשאבות צנטריפוגליות.

חזרה לתוכן



3. מהי ההגנה המהפכנית:

ההגנה נקראת PLM – Power Load Monitor, אביזר זה מותקן בלוח החשמל המזין את המנוע של המשאבה הרלבנטית, ומודד את ההספק הנצרך ע"י המשאבה (מתח וזרם).
התברר כי בעת התפתחות קוויטציה במשאבה, ניטור הזרם לבדו, אינה מספקת היות והוא אינו משתנה באותה מידה של תנאי הקוויטציה.
מבדיקה מעמיקה נמצא שכדי לנטר נכונה את התפתחות הקוויטציה, יש לנטר את ההספק החשמלי הנדרש מהמנוע החשמלי

חזרה לתוכן


4. אלו חיבורים נדרשים ל-PLM:

ההגנה מורכבת על פס בתקן DIN בתוך לוח החשמל,ולכן, ניתנת להתקנה פשוטה וקלה בכל לוח חשמל סטנדרטי מוכר.
אין צורך בחיבורי צנרת כלשהן!
אין צורך בחיווט רגשים כלשהם מחוץ ללוח החשמל!

חזרה לתוכן



5. על מה מבוססת ההגנה המהפכנית:

צורת התקנה למערכת ההגנהבפיתוח המכשיר, נמצא כי באירוע מסוכן – מהסוג שתואר בסעיף רקע כללי לעיל, ההספק הנצרך מהמנוע משתנה בצורה משמעותית.
יש משאבות שמגיבות בעליית ההספק ויש כאלו שההספק קטן.
לדוגמא: משאבה צנטריפוגלית או פוזיטיבית הפועלת בקביטציה מסיבה כלשהי, ההספק הנצרך יורד משמעותית לעומת הספק העבודה.
דוגמא נוספת: אם משאבה תפעל כנגד ברז סגור, ההספק הנדרש יעלה עד ששסתום הפריקה יפרוק – או כל התקן בטיחות אחר (אם קיים...!).

חזרה לתוכן



6. מה גודל ה-PLM

ייחודו של המכשיר הוא במידותיו הקומפקטיות!

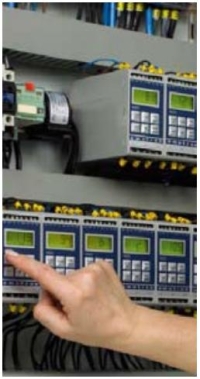

האביזר דומה במידותיו למגן עומס חשמלי סטנדרטי של מנוע חשמלי. ראה תמונה.

חזרה לתוכן



7. אילו פעולות/התראות ניתן לקבל מה-PLM

  • הגנה בפני דרישת הספק עולה ואו יורדת. כלומר, ההגנה מושלמת לכל סוגי המשאבות. יש לזכור שהתפתחות קוויטציה במשאבה שונה מסוג לסוג. לדוגמה, במשאבות רגילות, כשישנה קוויטציה, ההספק הולך ויורד, לעומת משאבה חלזונית בה ההספק בעת קוויטציה, הולך וגדל - בגלל החיכוך והחום שנוצר כשאין נוזל!
  • התראה ראשונית: ניתן לקבל חיווי ראשוני ויזואלי יחד עם ממסרים N.O ו / או N.C, לפני ניתוק המנוע.
  • הפעלה מחודשת של היחידה: ניתן לבחור – לאחר ניתוק המנוע, הפעלה אוטומטית של המנוע, או הפעלה ידנית, לאחר שהתקלה נפתרה.
  • לימוד עצמי לנתוני העבודה(*) - אפשר ללחוץ על מתג Auto Set כדי לתת למכשיר לקבל את הערכים הנורמליים בזמן פעולה תקינה ולכוון לעצמו את ערכי ההתראה וההדממה. ניתן לשנות ידנית את ערכי ההתראה וערכי ההדממה. (קיימים דגמים ללא תכונה זו)
  • מתח הזנה: כיום, ניתן לקבל מכשירי הגנה PLM, במתח הפעלה חד פאזי או תלת פאזי.
  • רב תדירות: המכשיר בעל יכולת לפעול ב-50 ו-60 הרץ, ללא צורך בשינוי.
  • זרם(*): המכשיר יכול לנטר מנועים עד זרם של 1000A! למעשה, יש להתקין מתמר זרם עפ"י הזרם הנומינלי של המנוע הרלבנטי - 3 גודלי מתמרי זרם בתחום בין 1-1000 אמפר.
  • הפסקת המנוע למניעת נזק בעקבות התקלה שהכשיר ניטר.
  • אפשרות חיבור דיגיטלי לפיקוד מרוחק (*) - המאפשרת אתחול (Reset) מרחוק - כלומר באיזורים בעייתיים שבהם לוח החשמל מותקן במקום מרוחק ממקום העבודה הישיר, ניתן לבצע איתחול לאחר פעולת המכשיר, בלחיצה על מפסק שמקושר אל לוח החשמל המרוחק.
  • אפשרות קבלת החיווי הרציף בזרם 4-20mA ללוח מרוחק (*)

חזרה לתוכן



8. לאילו משאבות זה מתאים:

בעיקרון, הגנה זו מתאימה לכל המשאבות , אך ההגנה אידיאלית במיוחד למשאבות הבאות:

  • משאבות עם הנעה מגנטית. מש' שכאלו עלולות להנזק בצורה בלתי הפיכה כשאין נוזל.
  • משאבות סגורות (CANNED)
  • משאבות תהליך למיניהן, שפעולתן הרצופה קריטית למתקן/מפעל/תהליך.

מלבד משאבות אלו, ניתן ומומלץ להתקין המכשיר עבור משאבות צנטריפוגליות, גלגלי שיניים, בוכנה, בורגיות, חלזוניות ואחרות.

חשוב לציין שמכשיר זה אינו מתאים למשאבות בעלות ספיקה משתנה!

חזרה לתוכן



9. למה זה כדאי:

אין צורך להכביר מילים להסביר את הנזק הכספי והתהליכי למפעל אשר משאבה קורסת בזמן עבודה.
זמן ההשבתה הגורר שורת פעולות חירום ועלות הייצור הניזוק, בתוספת זמן העבודה הנדרש לתיקון התקלה, עלול להגיע לסכומים אדירים!
מעבר לבטחון בזמן פעולת המשאבה כשהמכשיר קיים, ניתן לחסוך כסף רב על התקנים אחרים שנועדו כולם יחדיו, למנוע את אותה תקלה שהמכשיר PLM מונע.
הכוונה היא למדי מפלס להתראה על מפלס נמוך, שעוני לחץ בקו היניקה עם התראה לחוסר נוזל, שסתומי ביטחון שונים וכו' – כל אחד מהם דורש הזנת מתח, חיווט, חיבור לצנרת/מיכל, אטימה, בקר שידע לקרוא את החיווי וכד'....
אם נשקלל את עלות אמצעי ההגנה אלו יחד עם זמן העבודה הנדרשת להתקינם, ניתן בנקל לראות את החיסכון הכספי בשימוש במכשיר זה, במקומם.

חזרה לתוכן

(*) יש מס' מכשירים שחלקם אינם כוללים התכונה הספציפית המתוארת - יש לוודא מפרט


10. סרטון המדגים אופן פעולת ההגנה:
