חיבור צינורות LOCKRING

חיבור צינורות באמצעות טבעות נעילה - LOCKRING
תוצרת
Vulkan Lokring, גרמניה




LOCKRING - חיבור צינורות באמצעות טבעות נעילה  טכנולוגיית חיבור הצינורות של LOCKRING- (טבעת נעילה), הינה שיטה מוכחת לביצוע חיבורים אטומים הרמטית של צינורות מתכת-מתכת.

הפיתוח הראשוני של טכנולוגיה זו היה לתעשיית החלל, כיום חיבורים מסוג זה משמשים גם לתעשיות מיזוג האוויר והקירור. היתרון המרכזי של חיבור צינורות בצורה זו הוא שאין צורך להלחים ואין צורך להוציא את הצינור ממקומו, שני היתרונות הללו חוסכים הרבה מאוד זמן וכאב ראש.

  • חיבור פרמננטי, אטום הרמטית בין צינורות מתכת
  • הרכבה קלה ומהירה
  • אמינות ועמידות גבוהה
  • ניתן לחבר בין שני צינורות לא מאותו חומר
  • אין צורך בהכנות מיוחדות לצינורות
  • כלי העבודה פשוט וקל לשימוש
  • אין חריצים קטנים באזור החיבור
  • אין צורך בריתוך או חיתוך ברגים

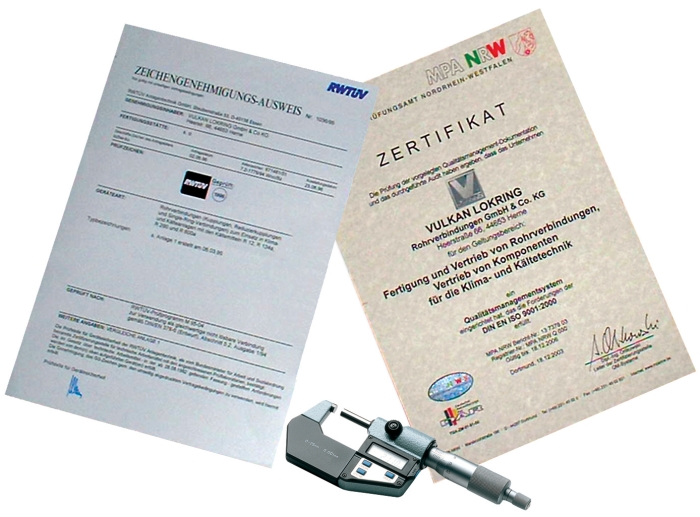

תעודות ואישורים- לחץ להגדלה
טווחי לחץ וטמפרטורה

  • המחברים מיועדים ללחץ עבודה של 50bar,
    עם טווח בטחון של פי 4.
  • טווח הטמפרטורה הוא מ- 50°C- עד 150°C.




איך זה עובד?


הלוקרינג בנוי משתי טבעות נעילה (LOCKRING) ומחבר אמצעי. ע"מ ליצור חיבור בין הצינורות, משחילים את הצינורות דרך הטבעות ומכניסים למחבר האמצעי, להשלמת החיבור לוחצים את הטבעות על המחבר האמצעי באמצעות הלוחצן (כלי העבודה של ה- LOCKRING). בעת הלחיצה, הטבעות נלחצות על המחבר ומקטינות את הדיאמטר (קוטר) שלו עד שדפנות המחבר מגיעות למגע שלם ומדויק עם פני השטח החיצוניים של הצינור אותו אנו מחברים, המחבר צובט את הצינור באופן הדוק באמצעות כיווץ קטן של דפנות הצינור.

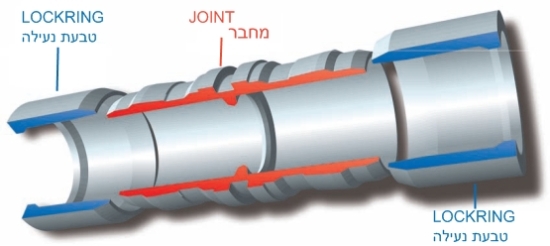

 טבעות נעילה ומחבר אמצעי




סכמת ביצוע חיבור בין צינורות

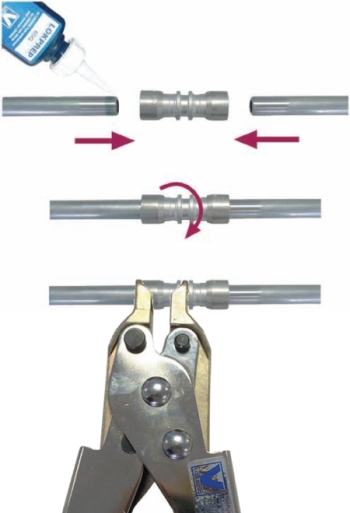

סכמת ביצוע חיבור בין צינורות

שלב 1: ניקוי קצוות הצינורות באמצעות נייר זכוכית/ משטח שיוף.
*יש לנקות את הצינורות בתנועה סיבובית, לכיוון אחד בלבד.



שלב 2: מריחת LOCKPREP (חומר אטימה) על קצוות הצינורות.



שלב 3: השחלת הצינורות, קודם כל דרך טבעת ה-LOCKRING ואז אל תוך המחבר, דוחפים הצינורות פנימה עד שנעצר (ללא שימוש בכוח מופרז).
*לחלוקה טובה יותר של חומר האטימה, יש לסובב את הצינור בתוך המחבר °360.



שלב 4: לחיצת הטבעות על המחבר בעזרת הלוחצן (כלי העבודה).

*במחברים הקטנים- חיבור שני הצדדים יהיה בו זמנית.

**במחברים הגדולים- מחברים את הצדדים בנפרד.









LOCKPREP LOCKPREP - חומר אטימה מיוחד

למרות הלחץ הגבוה ורמת הדיוק הגבוהה בו נסגר ה-LOCKRING על הצינור, בכדי להבטיח אטימה מושלמת יש להשתמש באמצעי נוסף, ה-LOCKPREP, נוזל אטימה אנארובי, אשר משתקע בחלקים הלא ישרים/חלקים של הצינור ומתקשה שם.










סוגי המחברים והחיבורים האפשריים

המחברים עשויים מפליז ואלומיניום, הבחירה ביניהם תהיה לפי חומר הצינורות שביניהם נרצה לחבר, ראה טבלה:

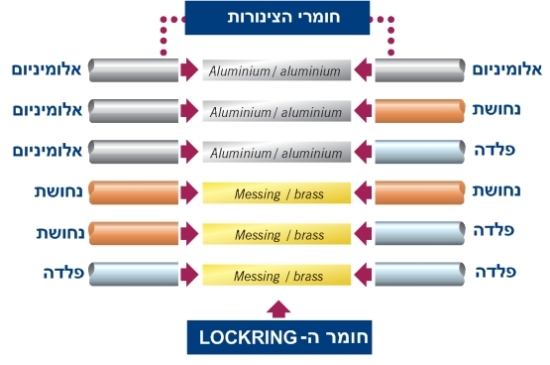

סוגי המחברים והחיבורים האפשריים
